发明文摘及技术可行性分析

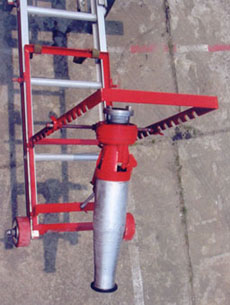

本实用新型梯架泡沫炮，它由炮
管、炮座、连接杆、炮管高度调节尺、炮口
角度调节杆、炮口角度调节变向板和底座构成整体。炮管高度调节尺安装在底座
上并形成a1角，a1角的可调节范围为20度一90度；炮口角度调节杆与炮口调节变
向板活动连接，调节变向板由螺纹固件固定在底座上形成a2角，a2角的可调范围
为30度一150度；炮管安装在炮座上。本实用新型结构简单，制造容易，可任意
调节炮口角度，调节角度灵活，炮口喷射的灭火剂可喷射到任何着火点灭火，移
动灵活，不受地形，地物影响。泡沫液、水损失量小，灭火迅速，准确度高，安
全可靠，减轻了消防人员的工作量和危险性。适合安装在二节拉梯和三节拉梯上
使用。技术分析：本实用新型较好的技术方案是炮架底座的形状大小与二节拉梯
(6米)，三节铝合金拉梯(15米)相配套。所述泡沫炮管可以是单管：100L/S、射
程32米，也可以是并列双管：2×50L/S，射程28米，炮管为并列双管时，两个炮
座相近的连接位呈三角形连接，横向两角连接成一体，纵向的一角与炮口角度调
节杆活动连接，连接杆穿过两个炮座的另一个连接位，其两端与炮管高度调节尺
活动连接。通过调节a1和a2的角度来控制炮口方向，将本实用新型的炮架底座固
定在拉梯上，拉梯架立于着火现场，如靠在着火罐上，调节好梯架炮平行角度，
对着火罐进行泡沫灭火。若贮罐着火后，竖梯靠在邻罐上，利用炮管高度调节
尺、炮口角度调节杆，角度调节变向板使炮口成l50度角，对着火罐出水冷却或
出泡沫液进行灭火，低于l0米的贮罐着火三节梯架炮炮口超过罐顶，用炮口0角
度对着火罐出泡沫进行灭火。对液化烃类球罐着火、泄漏，梯架炮可水平放置地
面，利用45度角出水冷却、稀释。对化工装置、低层民房，燃烧时间过长的危
房，可抵近竖梯或水平放置地面，出水或泡沫液进行灭火，战斗人员可撤至安全
区域。竖梯后对炮口的后座力可不考虑，因炮架上的垂直水带重力大大超出后座
力。(充实水带重4.5kg/m)。梯架泡沫炮的优点：l、在没有装备移动设施的小型
石油产品贮罐区，事故状态下，且固定和半固定消防设施已损坏，梯架泡沫炮可
利用消防机动泵或泡沫泵房出水冷却，出泡沫液灭火。2、在事故现场，移动设
施炮射程之外、射击死角的火点、有毒烟气、高温辐射、*危险、高处火点、
建筑物可能坍塌之处、梯架炮架好后，一线作战人员可撤至安全区域。3、梯架
炮能抵近火点，可减少水或泡沫液的损耗。4、梯架泡沫炮结构简单，制造容
易，装配轻巧，可任意调节炮口角度，不受地形、地物影响、移动灵活，泡沫液
可准确的喷射到任何火点灭火，且灭火迅速，准确度高，安全可靠，减轻了消防
抢险人员的工作量和危险性。
投产条件
生产消防水枪、泡沫枪等消防器材的厂家只需少量投资，
即可生产。
成本及利润评估
梯架泡沫炮由单管：100L/S、双
管：2×50 L/S，两种组成，其生产成本低，利
润将根据市场需求（泡沫车和水车可配备），有一定的潜力。
转让方式
及条件
1.专利权可一次性转让。2.专利权可作技术性投资。3.专利权可
许可实施。
