一张影像图,揭开了嫦娥三号预选着陆区——月球虹湾区域的真容。从这张分辨率为1.3米的图像上,科学家能看到什么?图上的斑斑点点,又分别代表着什么?嫦娥二号是如何拍到这张高难度图片的?请看本报解读。
月球虹湾局部影像图由嫦娥二号卫星CCD相机拍摄,经辐射、光度、几何等校正处理后制作而成。成像时间为2010年10月28日18时25分,卫星距月面约18.7千米。像元分辨率约1.3米。该区域表面较平坦,由玄武岩质的月壤覆盖,分布有不同大小的环形坑和石块,其中最大的环形坑直径约2千米。
影像图显示的是虹湾内部区域,图像层次清楚,品质较好
11月8日,国家国防科技工业局首次公布嫦娥二号卫星传回的嫦娥三号预选着陆区月球虹湾区域局部影像图。影像图的传回,标志着“嫦娥二号”任务所确定的六个工程目标全部实现,四个科学目标也正在陆续实现,探月工程二期“嫦娥二号”工程任务取得圆满成功。
据介绍,这张月球虹湾局部影像图成像时间为10月28日18时25分,卫星距月面约18.7公里,分辨率约为1.3米。影像图中心位置为西经31度3分,北纬43度4分,对应月面东西宽约8公里,南北长约15.9公里。
影像图显示,该区域表面较平坦,由玄武岩质的月壤覆盖,分布有不同大小的环形坑和石块,其中最大的环形坑直径约2千米。
探月工程地面应用系统总设计师李春来介绍说,嫦娥二号卫星一共对虹湾地区获取了16轨图像,数据量很大。公布的这张高精度局部影像图显示的是虹湾内部区域,图像层次清楚,品质较好,既真实准确反映了月海相对平坦的特点,同时构图较为美观,使原本单调的月海地貌比较好看。
高精度成像,能看到月面上直径四五米的坑和3米的石头
相对嫦娥一号在200公里轨道高度获取的120米分辨率全月图,嫦娥二号卫星在15公里近距离轨道对月球虹湾地区高精度成像,加上新设计的CCD相机,分辨率可以优于1.5米。此次嫦娥二号卫星对虹湾地区成像,最后获取的图像分辨率基本上在1.2米到1.5米之间。
由于分辨率高,月面上直径四五米的坑和3米的石头在影像图上都能看到。

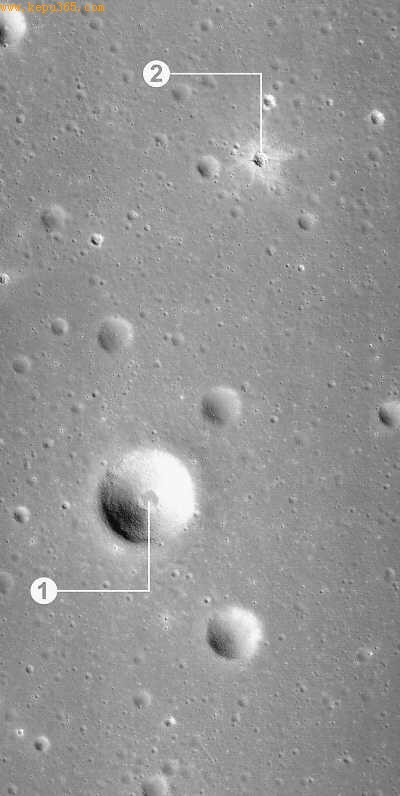

李春来举例解释说,影像图下半部分最大的环形坑(图中①处)直径约2千米,大概有400多米深,能看到底部有一些白色小点,主要是三四米的石块。而在影像图上方,有一个特别亮的小坑(图中②处),直径约为300米,周围有辐射纹,这说明这个坑是新砸出来的,在太空的风化时间还比较短。这个亮点也让这张原本略带沉闷的月图变得活跃。
拍摄难度大,CCD相机对同一地点拍摄96张完全契合的照片
据专家介绍,由于卫星距离月球较近,月表反射光会使卫星变热,嫦娥二号绕行一圈在虹湾地区上空的照相时间只有65秒,其他时间不工作。
李春来说,虹湾地区作为嫦娥三号预选着陆区的范围大致为南北100公里、东西300公里。嫦娥二号在15公里高度,每一轨拍到的月面长度约在110公里。同时,虹湾属于月海地貌,亮度比较低,要对其高精度成像,对卫星和相机要求很高。
李春来说,嫦娥二号卫星CCD相机的成像原理,可以理解为对同一地点拍96张照片,96张照片又要能够完全契合。
专家介绍,此前国际上只有美国曾对虹湾局部区域成像,分辨率大概在0.5—1.5米之间。一般而言,米级分辨率被视为高精度成像。中国此次基本上实现了对虹湾大范围区域进行高精度成像。
李春来说,将根据获取的虹湾图像,通过综合分析地形地貌、光照等数据进一步确定该地区是否适合嫦娥三号月球软着陆,为安全着陆做好技术准备。
