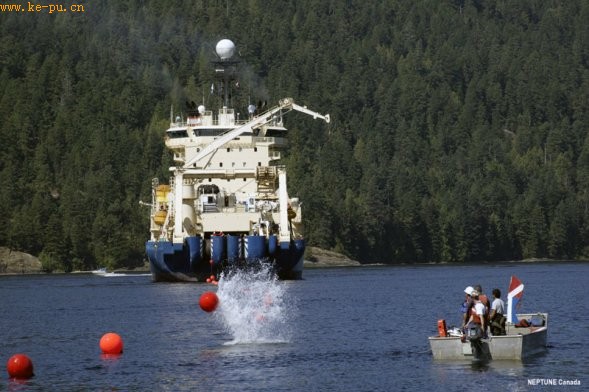

“塞纳岛”号电缆敷设船。2007年夏季，阿尔卡特朗讯公司的“塞纳岛”号电缆敷设船开始在适当位置敷设“加拿大海王星”的电缆。“海王星”网络的巨大“脊骨”是一条800公里长的光纤电缆，环绕坐落于温哥华岛沿岸的胡安·德·富卡构造板块。

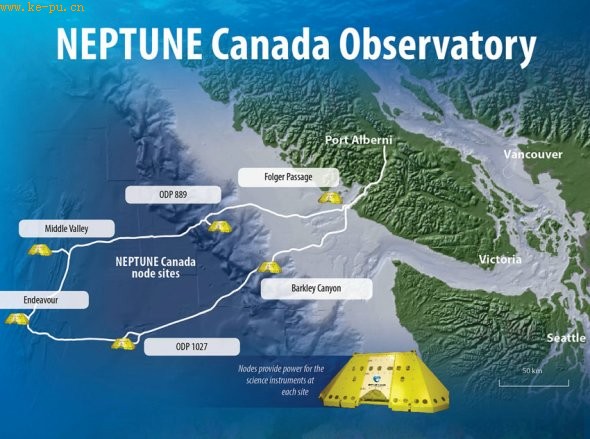

“海王星”示意图：“海王星”网络横跨太平洋的一段海床，将帮助科学家了解地球海洋过程。电缆从温哥华岛西岸出发，穿过大陆架，置身深海平原之上同时向外延伸到活火山脊扩张中心(新洋壳形成的地方)，最终形成一个回路。电缆分出的“枝杈”是5个节点，功能是充当输入中心，接收来自不同传感器和仪器获取的数据。

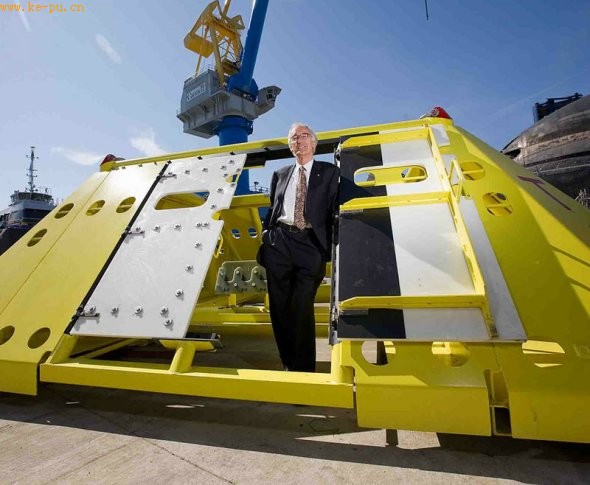

网络节点：“海王星”项目负责人巴恩斯站在其中一个网络节点结构之内。这个黄色结构重达6.5公吨，负责保护内部设备免受拖网渔船损伤。巴恩斯说：“我们不妨将它们想象成巨大的电力变压器。”在25年的寿命中，“海王星”还将安装另外6个节点。

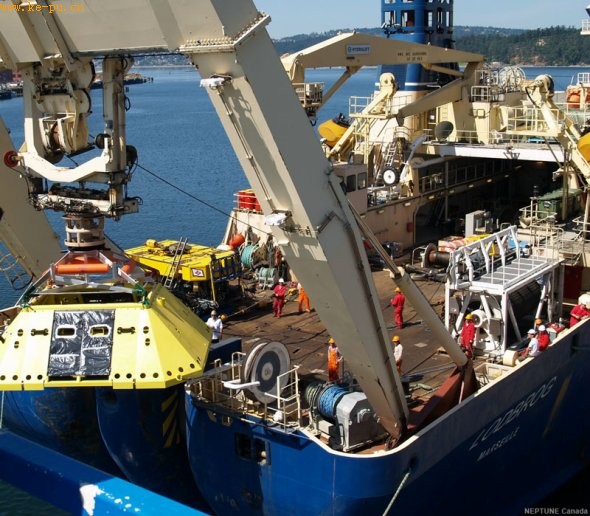

抗拖网结构：阿尔卡特朗讯电缆敷设船C/S Lodbrog上的起重机举起一个将安装于中游的抗拖网结构。
据国外媒体报道，“加拿大海王星”是世界上最大的海底有线局域网，随着12月8日正式启动，海洋学研究有望迎来一个全新的时代。借助于这个新的海底监测网络，科学家对海洋深处进行探索时将与过去的一些惯用手段说“再见”，他们再也不用使用系缆浮标或者利用船只上传仪器在简短的时间里拍摄的数据。
正式启动之后，“海王星”网将开始传输数百个海底仪器和传感器获取的数据。这些数据将直接从太平洋洋底传到互联网上，并且是以全年365 天，每天24小时这种不间断方式传输。据估计，这个海底网络每年可产生50太字节(TB，一千千兆字节)数据。通过这些数据，科学家能够了解从地震动力学到气候变化对水柱产生的影响，再从深海生态系统到鲑鱼迁移的各种各样的信息。
项目负责人、加拿大不列颠哥伦比亚省维多利亚大学项目办公室的克里斯·巴恩斯表示：“这是一场革命，为海洋环境带来了电力设施和高带宽互联网这两大新要素。我们已经站在为海洋进行配线的边缘。”
[1] [2] [3] [下一页]

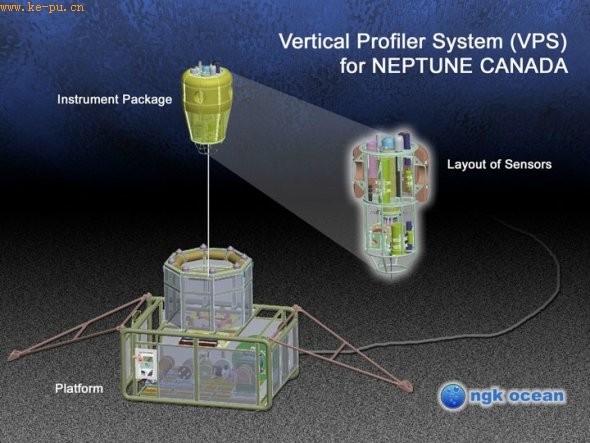

垂直分析器：这个垂直分析器系统是日本NGK Ocean公司专为“海王星”设计和制造的。分析器的“仪器包”含有10种不同设备，被拴系在一个海床平台上。在从海床向上方400米的海面移动时，这些仪器将负责监视水柱。

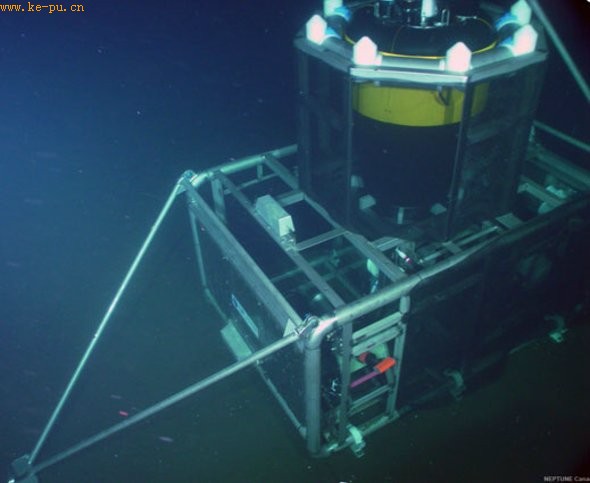

海床停靠点：在垂直分析器系统穿过水柱过程中，所携带的不同仪器将负责监视盐度、温度、溶解的气体和营养物、洋流、浮游生物和鱼类以及海洋哺乳动物活动。此时的分析器栖身于海床上的停靠点。停靠点位于巴克利峡谷顶部附近，所在深度达到396米。
