超前参考端(M侧)ΔT，有：
当tdu＝tdd时，两侧对齐的条件为TM＝TN，所以在对称通道下，理论上可以做到采样时刻同步。由上可知：“梯形算法”的前提是光纤通道必须对称。

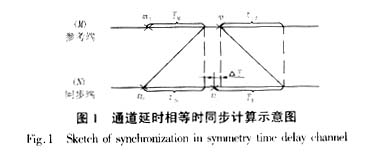

同步后将两侧相同时刻的采样值标以相同的时间序号，为充分满足通道的延时要求，笔者采用12周波循环序号(窗口长度240ms)。WXH－803采用每周波96点采样，则统计时间序号为96×12＝1152个。图1所示mi、ni即为各侧时标。同步后应有 m0＝n0，m1＝n1，…，这样两侧的时间坐标建立了基于采样序号的对应关系，为差动计算奠定了基础。
3 同步误差分析
3．1 晶振漂移引起的误差分析
保护系统同步后，造成系统再次失去同步的主要原因是两侧保护晶振的相对漂移，这是一个相对缓慢而非突变的过程(实验表明：在工作频率40MHz、精度为10－9ppm的时钟下，同步后两侧采样时刻偏离0．1 ms的页码：[1] [2] [3] [4] [5] [6] [7] [8] 第3页、共8页 |
