访问控制列表和IP分段6

　　
　　ACL的第二条线路包含第三层和第四层信息。第四层信息在信息包不匹配那ACL，因此下条ACL线路被处理。
　　
　　ACL的第三条线路丢弃此信息包
　　
　　分段关键字情形
　　方案1

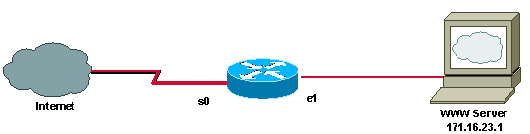

　　路由器B接通到网络服务器，并且网络管理员不想要允许任何片段到达服务器。此方案显示发生了什么如果网络管理员实现ACL 100与ACL 101。ACL是应用Inbound在路由器 Serial0 (s0)接口并且应该允许仅不可成片断的信息包到达网络服务器。参见 ACL规则流程图和信息包如何能匹配 ACL部分当您跟随方案。
　　
　　使用片段关键字的后果
　　　

　　下列是 ACL 100：
　　 access-list 100 permit tcp any host 171.16.23.1 eq 80
　　 access-list 100 deny ip any any
　　
　　ACL 100的第一条线路允许仅HTTP对服务器，但在服务器也允许非初始片段对所有TCP端口。它允许这些信息包因为非初始片段不包含第四层信息，并且 ACL逻辑假设那如果第三层信息匹配，然后第四层信息也配比，如果是可用的。第二条线路是含蓄的并且否决其他数据流。
　　请注意，自Cisco IOS软件版本 12.1(2)和12.0(11)，新的ACL代码投下在ACL不匹配其他线路的片段。如果他们不匹配ACL的其他线路，更早版本通过允许非初始片段。
　　下列是ACL 101：
　　 acces

页码：[1] [2] [3] [4] [5] [6] [7] 第6页、共7页
