供在主VLAN需要配置到 下落数据流产生由相同子网和路由回到相同子网的VACLs。
在一些线路卡，PVLAN映射/映射/中 继端口的配置是受多个PVLAN映射其中必须属于不同的端口专用集成 电路的一些限制支配(ASIC)为了获得配置。那些限制在新的 端口ASIC Coil3 被去除。参见软件配置的最新的 Catalyst 交换机文档的这些详细资料。
示例分析
以下部分描述三个案例 分析，我们相信是多数实施代表并且给予详细资料与PVLANs 和 VACLs的安全部署有关。
这些方案是 ：
转接DMZ
外部DMZ
与防火墙并联 的VPN集中器
转接DMZ

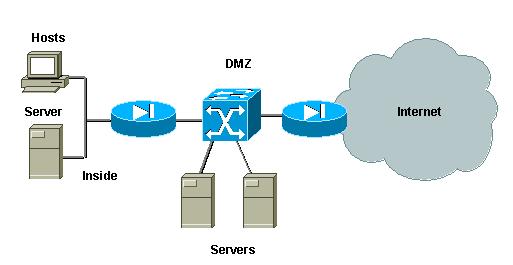

这是其中一个最普通配置的方案。 在本例中 ，DMZ实现一个转换区域在二个防火墙路由器之间如下图所示的。
图2：转接 DMZ
在本例中，DMZ服务器应该由外部获取并且内部用户，但他 们不需要与彼此联络。 在某些情页码：[1] [2] [3] [4] [5] [6] [7] [8] [9] 第8页、共9页 |
